Если у вас есть ненужный мотор стиральной машинки, не спешите его выбрасывать. Электрический двигатель применяется в других сферах быта и хозяйства. Если знать, как правильно подключить электромотор, то можно получить станок для заточки ножниц и ножей. Или сделать его движущей силой бетономешалки.

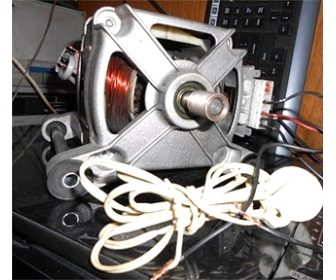

Мы расскажем, как подсоединить двигатель от стиральной машины своими руками.
Синхронные двигатели
Еще со школьной скамьи известно, что, приближая близко магниты, они притягиваются или же отталкиваются. Первый случай возникает у разноименных магнитных полюсов, второй – одноименных. Речь идет о постоянных магнитах и присутствующем постоянно создаваемом ими магнитном поле.
Кроме описанных, есть переменные магниты. Все помнят пример из учебника по физике: на рисунке изображен магнит в форме подковы. Между его полюсами помещена рамка, выполненная в форме подковы и имеющая полукольца. На горизонтально расположенную рамку, подавали ток.
Поскольку магнит отталкивает одноименные и притягивает разноименные полюса, вокруг этой рамки возникает электромагнитное поле, которое разворачивает ее вертикально. В результате на нее поступает противоположный первому случаю по знаку ток. Изменяющаяся полярность вращает рамку и вновь возвращает в горизонтальную плоскость.
На этом принципе и основана работа синхронного электродвигателя.
В реальной схеме ток подается на обмотки ротора, являющегося рамкой. Источником, создающим электромагнитное поле, являются обмотки. Статор выполняет функции магнита.
Он также изготовлен из обмоток или из комплекта постоянных магнитов.
Частота вращения ротора электродвигателя описываемого типа такая же, как у тока, который поддат на клеммы обмотки, т.е. они работают синхронно, что и дало название электродвигателю.
Описание разных типов электродвигателей
Современная стиральная машина-автомат, как правило, имеет трехфазный электродвигатель, но старые советские аналоги могли иметь и двухскоростной режим работы, хотя встречаются теперь они очень редко. Любой электрический двигатель – это аппарат, работающий с помощью электроэнергии, и предназначается он для приведения в движение различных конструкционных элементов.
Разбирая стиральную машину, вы можете увидеть в ней электродвигатель с тахогенератором, который регулирует число оборотов, совершаемых вращающимся валом, а в зависимости от типа, электромотор может быть щеточный или сконструирован без применения щеток. Разные производители автоматических стиральных машин используют для различных моделей определенные типы электродвигателей, которые подразделяются на 3 варианта.
Асинхронный
Чаще всего асинхронные электромоторы бывают трехфазными, но среди них у старых моделей стиральных машин иногда попадаются и двухфазные варианты. Асинхронные электродвигатели применяются в 90% бытовой техники, так как их конструкция надежная и недорогая по себестоимости. Основной принцип действия такого электрического двигателя состоит в совместном действии магнитного поля статора и потоков, которые генерируются этим полем в роторе. Вращение электродвигателя возникает при разности частот, возникающих в процессе вращения магнитных полей.
Асинхронные электродвигатели надежны и долговечны, их обслуживание заключается в регулярной смазке внутреннего подшипникового механизма. Однако такой электромотор имеет большой вес и громоздкие габариты, что не всегда является удобным во время его применения.
Коэффициент полезного действия у асинхронных электродвигателей не самый большой, поэтому их применяют для бытовых моделей стиральных машин средней мощности.
Коллекторный
Этот тип электродвигателей стал современной модификацией, которая пришла на замену большим асинхронным моделям с невысоким КПД. В отличие от них, коллекторный электромотор имеет возможность работать как от постоянного, так и от переменного напряжения электротока. Электрический двигатель состоит из неподвижного статора и подвижного ротора. Статор генерирует энергию, а ротор передает ее на вращаемый вал, который является его составной частью. У вала имеется коллектор, благодаря которому на обмотку ротора поступает электроэнергия.
Такой электрический двигатель способен выполнять вращение в любую нужную сторону, то есть вправо или влево, стоит лишь изменить у него полярность при подключении щеток на обмотке статора. Для коллекторного типа электромотора характерна не только высокая скорость его вращений, но и возможность плавного изменения скоростного режима, что регулируется путем изменения напряжения. Коллекторный электромотор имеет компактные габариты, кроме того, для него характерен большой пусковой момент.
Этому электродвигателю требуется частая замена щеток и чистка коллектора, что производится в результате регулярных профилактических осмотров агрегата подобного типа. Щеточный узел считается самым слабым местом у таких электродвигателей. И хотя период работоспособности щеток составляет от 8 до 10 лет, все это время в процессе работы щетки стачиваются, из-за чего на всех остальных деталях электрического двигателя оседает мелкодисперсная угольная пыль.
Инверторный
На сегодняшний день самым современным типом электродвигателя, с компактными размерами и высоким уровнем коэффициента полезного действия при высокой мощности, является инверторный тип. В его составе, как и у других электромоторов, есть статор и ротор, но число соединений между ними минимально. Так как внутри электродвигателя нет элементов, которые быстро изнашиваются в процессе работы, это позволяет агрегату работать без перебоев довольно длительное время, не создавая при этом шума и вибраций. Инверторные электродвигатели стоят в стиральных машинах дорогостоящих моделей, так как себестоимость такого электрического мотора значительно выше его аналогов.
Анализируя свойства всех 3-х типов электродвигателей, можно сделать выводы, что асинхронный вариант – наиболее прост по своей конструкции, но у него невысокий уровень КПД. Коллекторный тип электромотора хорош тем, что дает возможность регулировки оборотов вращения.
А электрический двигатель инверторного типа способен работать без использования в своем конструктиве щеток и иных деталей, которые используются в других типах электромоторов.
Как работает асинхронный двигатель?
Чтобы разобраться с принципом его работы, вспоминаем ту же картинку, что в примере предыдущем: рамка (но без полуколец) размещена между магнитными полюсами. Магнит выполнен в форме подковы, концы которой соединены.
Начинаем его медленно вращать вокруг рамки, следя за происходящим: до какого-то момента движения рамки не наблюдается. Затем, при определенном угле разворота магнита, она начинает вращаться за ним со скоростью меньшей, чем скорость последнего. Работают они асинхронно, поэтому моторы называются асинхронными.
В реальном электродвигателе магнит — это размещенная в пазах статора, на которые подается ток, обмотка. Ротор же является рамкой. В его пазах находятся соединенные накоротко пластины. Его так и называют – короткозамкнутый.
Возможные поломки
Основными факторами быстрого нагрева считаются:
- изнашивание либо загрязнение подшипника;
- повышенная ёмкость конденсатора (только для асинхронного вида мотора).
Затем обследуем каждые 5 минут работы, достаточно сделать это 3 раза. Если причина в подшипнике, то нужно разобрать, смазать или заменить. В период дальнейшей эксплуатации регулярно наблюдаем за нагревом мотора. Не допускайте сильного перегрева, так как ремонт может нанести огромный ущерб домашнему бюджету.
Источник
Плюсы асинхронных двигателей для стиральных машин
Электромотор, вращающий барабан, это сердце машинки для стирки. Приводом в самых первых вариантах машинок были ремни, вращающие емкость с бельем.
Но, сегодня асинхронный агрегат, преобразующий в механическую энергию электроэнергию, заметно усовершенствован.
Чаще в схемах стиральных машинках присутствуют асинхронные электродвигатели, состоящие из статора, который не движется и служит одновременно магнитопроводом и несущей конструкцией, и движущегося ротора, вращающего барабан. Работает асинхронный мотор благодаря взаимодействию магнитных переменных полей этих узлов.
Рекомендуем:
Асинхронные двигатели подразделяются на двухфазные, редко встречающиеся, и трехфазные.
К плюсам асинхронных агрегатов относят:
- незамысловатую конструкцию;
- простое обслуживание, предусматривающее замену изношенных подшипников и
- периодическое смазывание электродвигателя;
- бесшумную работу;
- относительную дешевизну.
- Недостатки, конечно, тоже есть:
- низкий КПД;
- большие размеры;
- небольшая мощность.
Читать также: Изобретение книгопечатания в россии
Такие моторы, как правило, устанавливают на модели недорогие.
Регулятор оборотов
Теперь же необходимо впаять его в схему реле взамен маломощной детали. Эту операцию, если вы не владеете подобными умениями, предпочтительно поручить специалисту — знакомому электронщику либо компьютерщику.
В отдельных случаях двигатель нормально справляется с работой и без регулятора оборотов.
Схема подключения
Особенности, которые нужно учитывать, чтобы подключить электродвигатель от стиральной машины к сети 220 В:
- схема подключения демонстрирует, что мотор работает без пусковой обмотки;
- в схеме подключения нет также пускового конденсатора – для запуска он не требуется. Но необходимо провода к сети подсоединить строго в соответствии со схемой.
Поможет разобраться в этом видео:
Видео: Как подключить двигатель от стиральной машины к 220
Главное – соединить строго в соответствии со схемой подключения провода.
Не понадобятся для подключения провода (2 белых) – измеритель оборотов двигателя. Другие — красный провод и коричневый (3 и 4), идущие на статор, а также серый и зеленый (1 и 2), идущие на щетки, как видно со схемы подключения и требуется правильно подсоединить.
В схеме подключения двигателя обмотки статора соединены последовательно.
К красному проводу обмотки, как указано в схеме подключения, подсоединяют 220В. На конец следующей обмотки подключают одну щетку.
Другую, как требует схема подключения, подсоединяют к 220 В. Двигатель к работе готов, но крутится он в одном направлении. Чтобы включить его в обратную сторону, необходимо поменять местами щетки.
Теория работы электромотора на 220 В
Асинхронные двигатели для однофазной сети, представляют собой в основном двигатели с двухфазными обмотками и с вспомогательной фазой, берущейся от конденсатора. Такие моторы используются в бытовой технике. Подобный двигатель используется, в частности, в приводе стиральной машины. В дополнение к моторам с двухфазной обмоткой моторы с трехфазной обмоткой иногда используются в некоторых других бытовых приборах.
Двигатель во время прямого запуска может получить из сети ток, значительно превышающий его номинальное значение. Этот ток называется пусковым током двигателя, и его значение изменяется в районе Ir = 5-7In.
Ввиду пониженного напряжения поступающего на фазу обмотки статора и изменения соединений от треугольника к звезде ток, взятый из сети, будет уменьшаться в три раза по сравнению с пусковым током в треугольной схеме. Однако при подключении в звезду двигатель имеет в три раза меньше пускового момента, что делает невозможным использование этого метода во время тяжелого пуска (с большой нагрузкой).
Схема подключения двигателя в старой стиральной машине
Здесь все серьезнее. Необходимо найти 2 пары выводов, которые соответствуют друг другу, используя мультиметр (тостер). Для этого фиксируют прибор на любом из выводов и отыскивают парный, пользуясь щупом. Два оставшихся вывода будут второй парой автоматически.
Теперь определяют расположение обмотки рабочей и пусковой, замеряя сопротивление. Пусковую (ПО), создающую пусковой момент, находят по более высокому сопротивлению. Обмотка возмущения (ОВ) создает магнитное поле.
Полезные рекомендации
Иногда электромотор из старой автоматической стиральной машины не представляется возможным запустить, и причины этого бывают как механического характера, так и связанные с электрикой.
Причины сложностей запуска электромотора могут проявлять себя следующим образом.
Иногда при запуске электродвигателя от современных моделей стиральных машин пытаются определить пусковую обмотку, но у новых поколений электродвигателей ее нет, и запуск такого мотора производят без применения конденсатора.
О простом способе подключения мотора стиральной машины без приборов вы можете узнать ниже.
Источник
Домашнему мастеру в хозяйстве часто приходится делать то, что вручную не всегда легко и удобно. На помощь в таком случае приходят разнообразные станки. Но для нужно устройство, которое будет их приводить в движение, например, электродвигатель. Но асинхронные трёхфазные двигатели хоть и просты в устройстве и очень распространены, но не всегда есть возможность найти и купить конденсаторы для него. Поэтому вы можете использовать двигатели от бытовой техники. В этой статье мы рассмотрим схему подключения двигателя от стиральной машины к сети для прямого вращения и реверса.
Какие двигатели используют в стиральных машинах
В большинстве стиральных машин используются коллекторные электродвигатели. Они удобны тем, что не требуют пусковых и рабочих конденсаторов, могут напрямую подключаться к сети. К тому же простейший регулятор оборотов для них можно купить в любом магазине электротоваров.

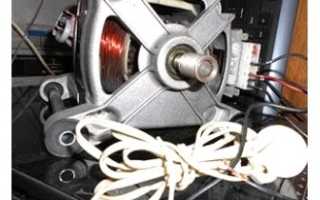

Коллекторный двигатель от стиральной машины состоит из:
Ротора с коллектором;
Тахогенератора или датчика холла.
Для измерения оборотов двигателя и их регулирования используются как раз-таки тахогенераторы или датчики холла. Их для обычного пуска от двигателя от сети 220В не используют, но нужны для работы со сложными регуляторами оборотов, которые поддерживают мощность на валу независимо от его нагрузки (в пределах номинальной, естественно).
Схема подключения
Изначально двигатели от стиральной машины подключаются к сети с помощью клеммной колодки. Если её не сняли до вас — при осмотре двигателя вы увидите подобную картинку:
Порядок расположение проводов может отличаться, но в основном их назначение такое:
2 провода от щеток;
2 или 3 провода от обмотки статора.
2 провода от датчика оборотов.
Если у вас три провода от статора, то один из них — это средний вывод, используется для повышения оборотов в режиме отжима. Тогда если вы прозванивая обмотку обнаружили, что одна пара проводов даёт сопротивлении выше чем другая пара, то подключившись к концам с большим сопротивлением обороты будут меньше, но крутящий момент выше. А если выберете выводы с меньшим сопротивлением, то наоборот – обороты выше, а момент ниже.
В зависимости от конкретной модели на колодке могут быть выведены контакты какой-нибудь защиты, например, тепловой и прочее. В итоге для просто подключения к сети нам потребуется четыре провода, например, такие:
Напомним, что надбавляющие большинство двигателей стиральных машин — это коллекторные двигатели с последовательным возбуждением. Что это значит? Нужно подключать обмотку статора последовательно с обмоткой возбуждения, то есть с обмоткой якоря.
Чтобы это сделать нужно один конец обмотки статора подключить к сетевому проводу, второй конец обмотки статора соединяем с проводом одной из щеток, а вторую щетку подключаем ко второму сетевому проводу, такая схема подключения изображена на рисунке ниже.
Реверс
На практике случается так, что для применения в стенке невозможно закрепить двигатель в другой плоскости, то вам может не подойти его направление вращения. Отчаиваться не нужно. Чтобы изменить направление вращения двигателя от стиральной машины нужно всего лишь переключить местами концы обмотки статора и обмотки возбуждения.
Чтобы в процессе работы была возможность переключения направления вращения двигателя нужно использовать тумблер типа DPDT. Это шести контактные тумблеры, в которых есть две независимых контактных группы (два полюса) и два положения, в которых средний контакт соединяется либо с одним, либо с другим крайним контактом. Его внутренняя схема изображена выше.
Схема подключения двигателя от стиральной машины с возможностью переключения направления вращения и изображена ниже.
