Как проверить датчик уровня воды в стиральной машине

Немногие из владельцев стиральных машин разбираются в их архитектуре и устройстве. В большинстве случаев, хозяин бытовой техники не задается вопросами принципов ее функционирования, пока та успешно работает. Как только машина выходит из строя, такие владельцы вызывают мастеров или отвозят технику в сервис, где ею занимаются профессионалы. Однако, не во всех случаях оправданы затраты на услуги мастеров. Прессостат стиральной машины входит в число уязвимых компонентов. В случае его неисправности, вполне можно провести проверку и замену устройства собственными силами. Для это необходимо предварительно изучить то, как работает это устройство и что оно собой представляет.

Об устройстве

Самое простое название изделия звучит «датчик уровня воды стиральной машины», что также описывает его основной функционал. В каждой машинке присутствует прессостат, чьей задачей является определение наличия воды во внутреннем баке и уровня его заполнения. При отсутствии этого датчика, контроллер не сможет определять, когда безопасно начинать стирку.

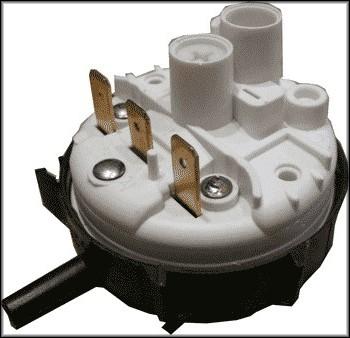

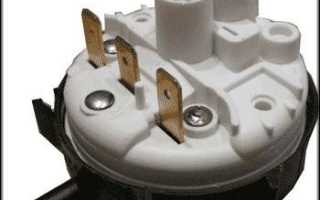

Определить, где находится прессостат внутри стиральной машины можно, если присмотреться к пластиковому устройству круглой формы, к которому подводятся провода и трубки резервуара. Отличается небольшими размерами и несложным закреплением, благодаря чему его легко можно отсоединить и подключить самостоятельно. В состав датчика уровня воды входят следующие компоненты:

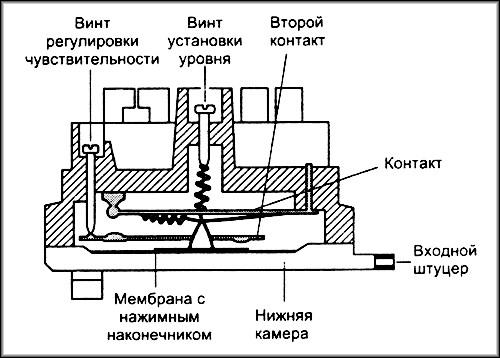

• Датчики. Замеряют уровень воды с помощью встроенной мембраны, которая принимает на себя столб жидкости. Давление последней преобразуется в килогерцы, через которые пользователю и сообщаются данные о степени заполнения внутренней камеры стиральной машины.
• Компрессионная камера находится на стыке прессостата и шланга, через который поступает вода. Требует регулярного ухода за собой, в противном случае быстро забивается отходами и содержимым поступающей жидкости. В случае его загрязнение, замеры уровня воды становятся неточными, а в дальнейшем шланг перестает ее откачивать.
• Диафрагма или мембрана, которая и сдвигается под действием давления и щелкает по переключателю сердечника.
• Технические компоненты — печатная плата и катушка. Выступают за поддержание работоспособности всех частей прессостата, а также преобразования поступающих сигналов от диафрагмы и их превращение в точное значение.
• Ферритовый сердечник. В качестве альтернативы возможен магнит.
• Регулировочный винт позволяет настраивать работу прессостата.
• Пружины, которые поддерживают регулировочный винт и возвращают его в изначальное положение.
• Корпус включает в себя все составные компоненты устройства для замера уровня воды, защищая их от повреждения в процессы работы.

Как видно из описания, составные запчасти прессостата достаточно просты и не отличаются высокой надежностью, что требует аккуратного обращения с приспособлением во время его установки, демонтажа и технического обслуживания.

Принцип работы

Принцип работы прессостата построен на считывании колебании, переводимых в электронные сигналы. Когда вода закачивается внутри стирального бака машинки, в нем создаются мощные воздушные колебания, которые можно измерить. Эти самые колебания через шланг доходят до сердечника прессостата, отталкивая диафрагму и заставляя ее бить по центральному магниту устройства. В результате ударов генерируется импульс, которые толкает сердечник в регулировочный винт и тем самым отправляет данные на подключенный контроллер через контакты. Электронный прессостат таким образом получает актуальную информацию о том, до какой степени бак заполнен водой.

Определить объемы наполнения центральной емкости водой контроллер может по типу издаваемых колебаний. Чем они выше, тем меньше препятствий внутри стиральной машинки для распространения звуковых волн и ниже уровень воды. В обратном случае, когда жидкости много, она начинает поглощать любые колебания, что дает понять компьютерной схеме, что воды недостаточно и начинать стирку не рекомендуется. Когда частота колебания падает до минимума, заданного настройкой, через регулировочный винт дается соответствующий сигнал на плату и набор воды машинкой через шланг прекращается.

При этом, заводские настройки у датчиков разнятся от бренда к бренду, так как задаются производителями на этапе сборки и после этого до самой поломки или технической диагностики не привлекают к себе внимания. Тем не менее, со временем от многочисленных колебаний по мембране и сердечнику, его высота сбивается, и передача данных о степени наполнения водой становится менее точной, вплоть до полного прекращения работы. Для возвращения его в строй требуется разборка стиральной машины, что можно сделать самому или доверить специалисту.

Регулировка положительного результата не дала: что делать?

Самостоятельно определить, что из строя вышел именно прессостат, достаточно просто – признаки его отказа ясно подтверждают проблему. Но регулировка детали помогает не всегда – бывают ситуации, когда потребуется полная замена детали.

Много времени для установки нового датчика контроля воды не потребуется. Необходимо выполнить частичную разборку техники, чтобы получить доступ к прессостату. После этого запомните схему подсоединения электрической проводки, отсоедините ее от контактов и снимите прессостат. Дальнейшие действия выполняются в следующей последовательности:

• в системе крепится новый прессостат, аналогичный вышедшему из строя;
• к трубке датчика контроля воды подключается щланг, фиксируется хомутом;
• все соединения необходимо проверить на наличие заломов, трещин и иных повреждений;
• по известной схеме подсоединяется проводка;
• сборка выполняется в обратной последовательности, устройство запускается для проверки на работоспособность.

[custom_ads_shortcode2]

Как производится настройка

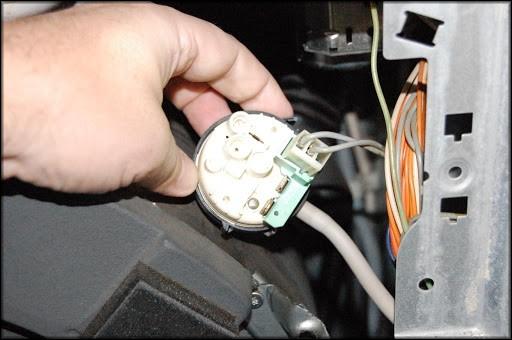

Как было описано, первоначальная регулировка прессостата стиральной машины проводится производителем в заводский условиях с применением омметров, после чего исправной работы устройства должно хватить на весь гарантийный срок. Тем не менее, в зависимости от условий эксплуатации и качества сборки, сердечник датчика может сбиться с позиции раньше и привести к появлению все более серьезных погрешностей в замерах. В этом случае многим владельцам будет интересно узнать, как отрегулировать прессостат стиральной машины.

Видеоматериал

Любая деталь в стиральной машине, даже самая маленькая и неприметная, важна и выполняет свою функцию. Только при исправном состоянии каждой составляющей ваше оборудование будет работать корректно. Поэтому вовремя обращайте внимание на любые отклонения от нормального цикла стирки, и если есть возможность, выполняйте ремонт своими руками, если же нет — обращайтесь к мастеру!

Источники:

• tehnika.expert
• stiralkainfo.ru
• tehnopomosh.com
• serviceyard.net

Методы проверки прессостата

Если все гарантийные сроки уже прошли, и вы уверены, что ваше вмешательство с работу прессостата не сделает хуже, можно попробовать своими руками изучить его состояние. Перед тем, как проверить прессостат на стиральной машине, потребуется ее разобрать и добраться до датчика. Выполняется это таким образом:

1. Стиральную машину предварительно обязательно разгрузить, слить воду и отключить от электросети.
2. Отсоединить верхнюю крышку техники, сняв ее с крепежных элементов. В роли таких выступают болты, которые без труда выкручиваются отверткой.

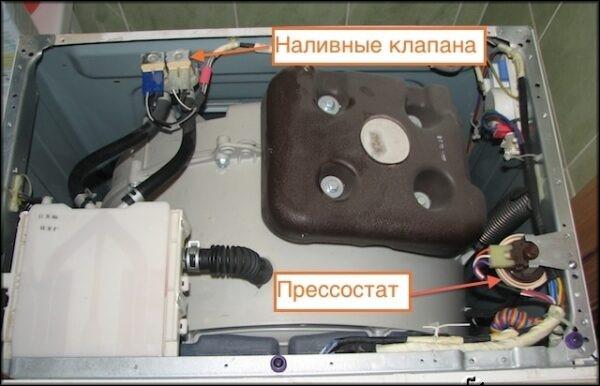

3. Прессостат в стиральной машине располагается недалеко от ее боковой стенки, потому добраться до него будет несложно. Там можно сразу увидеть шланг и подключенные провода. Перед диагностикой устройства, их потребуется аккуратно отсоединить. Шланг достаточно хорошо вкручен и потребует использования плоскогубцев для откручивания хомута.
4. Откручиваются два болта, что выступают крепежными элементами датчика уровня воды.

После этого можно приступать к проверке самого прессостата. Возьмите шланг с аналогичной толщиной и длиной не менее 10 см. Просунув его в то же место, следует прислушаться к другому концу на предмет наличия постукиваний от поступающего воздуха в мембрану. Если же никакого отклика нет, можно делать выводы о проблемах с диафрагмой, регулировочным винтом или о высокой концентрации грязи в компрессионной камере.

Более простым методом является использование мультиметра, его клеммы подключаются к контактам прессостата. Подобный измерительный прибор также способен принимать сигналы от колебаний датчика уровня воды, подаваемые через регулировочный винт. Если мультиметр не показывает скачков напряжения во время поступления воздуха через шланг, значит устройство неисправно.

Как проверить прессостат стиральной машины

Если после запуска одной из программ наблюдаются признаки, свидетельствующие о поломке датчика набора воды, не стоит сразу идти в магазин и приобретать новый. Сначала следует проверить исправность прессостата, чтобы удостовериться, что причина действительно в нем.

Чтобы найти устройство, следует:

• Отключить технику от сети, перекрыть подачу жидкости.
• Сдвинуть назад, снять и убрать в сторону верхнюю крышку, предварительно выкрутив удерживающие винты.
• Прессостат обычно расположен на боковой или задней стенке стиральной машины.
• Отключить проводку, зафиксированную защелкой.
• Отсоединить прикрепленный хомутами к трубке шланг.
• Выкрутить и вытащить один или несколько винтов, удерживающих деталь.
• Осмотреть датчик, он не должен иметь внешних повреждений.
• Проверить трубку: если она забита грязью, необходимо почистить и промыть, если на ней имеются трещины – заменить.
• Осмотреть контакты прессостата и почистить, если на них имеется грязь.
• Подобрать по диаметру короткий шланг длиною 10-15 см и присоединить к прессостату.
• Для проверки нужно поднести датчик к уху и с усилием дунуть в шланг. Если пользователь слышит щелчки, это говорит, что контакты внутри устройства исправно работают. В противном случае это свидетельствует о неисправности.

Чтобы убедиться в том, что деталь сломана, нужно проверить прессостат мультиметром. На нем нужно установить режим замера сопротивления, после чего подключить измерительный прибор к датчику. Чтобы узнать, к каким контактам подсоединять мультиметр, потребуется электрическая схема прессостата. Затем нужно подуть в шланг. Если прибор работает, показатели на дисплее будут меняться. В противном случае изменений не будет.

Признаки неисправности

Чтобы понять, что прессостат постепенно выходит из строя или вовсе прекратил работать, достаточно обратить внимание на такие моменты:

• Во время стирки перестала работать программа по отжиму;
• На одной или нескольких программах машина работает с ошибками или же вовсе останавливается;
• Объема воды, которая закачивается в бак, в последнее время недостаточен, что вызывает ошибки в процессе стирки, вплоть до нарушений в работе других систем;
• Вода больше не откачивается из машинки после завершения процедуры стирки;
• В процессе ополаскивания спонтанно происходит автоматическая замена воды, что не было свойственно машинке ранее;
• Теперь стирка может начаться даже без воды в баке.

Учтите, использование стиральной машины со сломанным прессостатом рискует спровоцировать порчу нагревательного компонента с его последующим выгоранием. Также возможны неисправности других систем.

Замена прессостата

В случае, когда ремонт прессостата невозможен, единственным выходом остается покупка нового устройства, аналогичного предыдущему. Если нет возможности довериться сервисам, замену прессостата в вашей стиральной машине вы можете произвести своими руками. Процедура его демонтажа аналогична той, что производится при проверке датчика уровня вода. Для упрощения установки нового устройства рекомендуется перед изъятием старого сфотографировать расположение проводов на нем, чтобы не запутаться при их подключении к другому прессостату. Процедура монтажа датчика уровня воды производится в обратном порядке с последовательным подключением шланга и всех контактов. При этом, рекомендуется предварительно произвести проверку устанавливаемого устройства мультиметром или трубкой.

Предварительные действия

Как только вы обнаружите неисправность, следует понять, на самом ли деле причина кроется именно в детали, контролирующей уровень воды. Необходимо внимательно осмотреть водозаборную систему, проверить рукав и штуцер водозаборного датчика, переходный камерный участок. При осмотре этих деталей вы не должны обнаружить прорех и потертостей, а также налета от стирального порошка.

Если средство для стирки на деталях обнаружено, все комплектующие в обязательном порядке промываются, после чего выполняется повторная попытка запуска стиральной машины. Вполне возможно, что вы вернули прессостату способность работать. Во вторую очередь проверяется правильность и прочность подключения электрической проводки к детали.

Есть вероятность, что один из проводков стерся либо перегнулся. Обнаружив такой дефект, устраняем его и снова выполняем проверочный запуск.

Диагностика выполняется с помощью трубки, диаметр которой совпадает с размером шланга детали. Один конец трубки надеваем на приборный штуцер, во второй дуем. Если деталь, контролирующая забор воды, находится в исправном состоянии, будут раздаваться легкие пощелкивания.

Когда и такой способ проверки не помог выявить проблемы, прессостат придется разбирать.

[custom_ads_shortcode3]

Профилактика поломки прессостата

Не обязательно доводить датчик уровня воды до выхода из строя и необходимости его ремонта. Продлить срок службы прессостата можно, соблюдая регламент правильного пользования стиральной машиной и вовремя проводя ее очистку от налета, а также скопившейся грязи. Именно отходы стирки являются одной из главных причин выхода из строя датчика уровня жидкости. Также рекомендуется не допускать работы стиральной машины на холостом ходу и при пустом баке. Подобный процесс выводит из строя не только прессостат, но и многие другие системы бытовой техники. Не менее важным моментом остается температура воды, которая набирается для стирки. Не рекомендуется подавать жидкость с разогревом более 45 градусов по Цельсию.

Варианты прессостатов, принцип действия, последствия нарушения эксплуатации

Чтобы узнать, где располагается этот датчик в стиральной машине, придется снять верхнюю крышку агрегата. Прессостат внешне напоминает плоскую рифленую шайбу, к которой с двух сторон подведены проводки, а на торце имеется пластиковая трубка. Встречаются стиральные машины с овальным датчиком, имеющим всего два контакта – на провода и трубку.

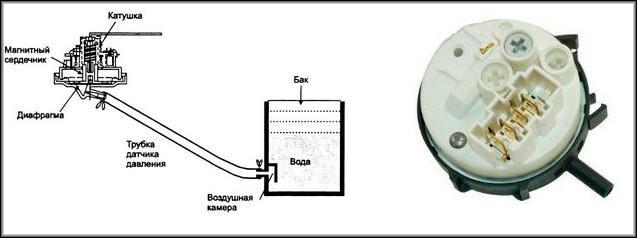

Датчик по своей сути является пневмореле, которое срабатывает от воздушного давления, создаваемого в трубке, соединенной с баком стирального агрегата. Затекающая в барабан вода создает определенное давление, воздух начинает сильнее надавливать на релейную мембрану, которая замыкает или размыкает контакты, позволяя току проходить по проводке и передавать необходимую команду в управленческий блок.

Если на начало операции не поступает сигнала, или в цепи нарушена проводимость, блок управления останавливает программу, посылая на индикаторную панель сигнал тревоги. К примеру:

• LG подает сигнал PE;
• СМА Аристон и Индезит сигнализируют кодами F04 и F05 соответственно;
• СМА от компании Бош заявит вам о проблеме кодом F26;
• Электролюкс на этот случай имеет несколько версий – E11 – E 12; E21 – E22;
• Канди – F03.

Если датчик контроля воды начинает работать некорректно, в дальнейшем могут проявиться определенные неисправности:

1. в баке будет происходить переливание воды, устройство станет постоянно набирать и сливать жидкость;
2. для стирки будет недостаточное количество воды, что ухудшит качество работы стиральной машины;
3. вода после стирки будет сливаться не полностью, после отжима белье останется влажным;
4. программа начнет стартовать без воды, после чего водонагревательный элемент перегреется и выйдет из строя.
