Если бытовая техника перестала греть воду ?, то причина заключается в том, что нагревательный элемент сломался. В таких случаях нет необходимости вызывать мастера и отдавать ему немалые деньги. Замена ТЭНа в стиральной машине Индезит может быть проведена своими руками. Эту процедуру без труда выполнит даже человек, не обладающий специальными навыками.
Принцип работы тена
Месторасположение ТЭНа
Чтобы произвести починку ТЭНа или же его замену, необходимо сначала узнать, где он находится. В мире существует множество стиральных машин различных типов, однако в основном ТЭН находится внизу бака.
Но легко к нему подобраться у вас не получится, хотя по большей части это зависит от модели вашего агрегата. У одних конструкций ТЭН находится за передней крышкой, у других – за задней панелью. Бывают случаи, что ТЭН расположен сбоку, но в основном это у стиральных агрегатов с боковой загрузкой.
Для начала необходимо определить, где находится ваш ТЭН, для этого снимите заднюю панель и загляните под бак на наличия там данного устройства, если оно там есть (легко определить, ведь ТЭН как привило, будет стоять первым от задней крышки и довольно легко сниматься), то необходимо его снять.
Если за задней панелью машинки ТЭНа не оказалось, то остается заглянуть за переднюю крышку. Итак, первый шаг мы уже преодолели. Теперь нужно вытащить ТЭН и проверить сломан ли он или нет, и если да, то заменить его.
В дальнейшем мы вам расскажем, как сделать все это поочередно, а также предоставим два способа разборки стиральной конструкции. Первый способ будет развернут в случае, если ваш ТЭН будет находиться за передней панелью, а второй способ, когда устройство будет располагаться за задней крышкой.
Вот несколько правил, которые рекомендуется соблюдать во время разборки конструкции (не зависит от модели и типа стирального агрегата):
- При разборе стиральной машинки необходимо убедится, что машинка отключена от сети, если же нет, то немедленно это сделайте, вынув из розетки вилку.
- Перед разбором необходимо слить всю воду с бака, для этого воспользуйтесь сливным фильтром или в ином случае используйте сливной шланг. Чтобы слить воду со шланга, нужно опустить его несколько ниже уровня машинки.
- При любом случае некоторое количество воды все же останется в баке, следовательно, необходимо держать поблизости какую-нибудь емкость и половые тряпки.
Подготовительные работы выполнены.
Для будущей работы вам понадобятся следующие инструменты:
- Набор отверток (плоская, крестовая, и возможно, торкс);
- Гаечный ключ, можно торцовый либо рожковый размерами на 8 или 10.
Как вы можете заметить, никаких специальных инструментов не требуется при заборе стиральной конструкции, и уже становится ясно, что починить и заменить ТЭН можно без какой либо помощи специалистов.
Модели устройств
LG
Индезит
Здесь нагреватель будет располагаться сзади. Перекройте впускной вентиль перед работой, отключите коммуникации. Задняя стенка машинок «Индезит» имеет люк небольшого размера. Приготовьте фигурную отвёртку или «звёздочку». Тэн внутри крепится специальной скобой: следите, чтобы деталь попала прямо в скобу.
Samsung
Тэн находится на фланце (вместе с предохранителем). Если нагреватели остальных машинок можно отремонтировать, то в машинах Samsung это невозможно — потребуется покупка нового. Цена — в пределах 700–1500 рублей.
Как к нему добраться
Перед тем, как извлечь нагреватель, необходимо отсоединить проводку от его клемм. При этом важно не забыть, как именно были установлены провода, чтобы при дальнейшей сборке машины не перепутать их. В противном случае агрегат может выйти из строя и потребуется более дорогостоящий ремонт.
Конечно, кроме отсоединения проводов и обесточивания машины, из нее следует полностью слить воду, и не забыть удалить остатки влаги из сливного фильтра. ТЭН в стиральных машинах крепится с помощью одной гайки, расположенной в центре его крепления. Ее нужно ослабить (не выкручивая полностью). Затем рукой или при помощи молотка, отвертки, необходимо продавить внутрь шпильку, на которой стоит гайка.
Если в стиралке предусмотрена вертикальная загрузка белья, то для извлечения ТЭНа придется снять правую (если смотреть на машину спереди) панель, открутив крепящие винты сбоку. После этого, можно снять панель из пластика, которая закрывает сливной фильтр. Она расположена в передней части машины, внизу. Оба винта вывинчиваются полностью. Ими же крепится и боковая стенка.
Когда все винты будут удалены, панель сдвигается рукой немного в сторону задней стенки, а затем вниз. Теперь ее можно вынуть и убрать, чтобы не мешала работе.
ТЭН, который располагается за передней панелью
Как уже было сказано выше, в основном в стиральных машинах ТЭН располагается за задней панелью. Возможно ваш стиральный агрегат от компании производителей Bosh, Samsung либо LG, тогда за задней крышкой вы сможете найти лишь приводной ремень, прикрепленный к мотору.
В конструкции таких фирм ТЭН располагается с лицевой стороны (передняя панель) прям под барабаном.
Предлагаем пошагово проделать дальнейшую работу:
- Первым шагом будет снятие верхней крышки стирального агрегата. Крышку держат два винта, которые следует открутить. Их расположение всегда сзади. Винты необходимо открутить плоской либо крестовой отверткой, возможно, понадобится отвертка торкс (в немногих случаях). Открутив винты, аккуратно приподнимите и потяните назад крышку и вы легко снимете её.
- Второй шаг. Необходимо изъять коробочку для моющих средств (порошков и прочего). Данный лоток будет также прикручен к машинке двумя саморезами, который нужно открутить. С параллельной стороны от передней панели присутствует защелка, потянув которую можно снять коробочку.
- Третьим шагом будет момент снятия стального обруча. Этот обруч придерживает резиновый уплотнитель на загрузочном люке. Данное кольцо стягивает простую проволочную пружину. Для того, чтобы снять вышесказанные элементы, необходимо немного растянуть эту пружину, и соответственно вытащить детали.
- Четвертый шаг. Снятие резинового уплотнителя.
- Пятым шагом будет откручивание саморезов, расположенных спереди, либо снизу передней крышки. Когда вы их обнаружите и выкрутите, переходим к снятию крышки. Будьте осторожны и внимательны при подготовке к замене ТЭНа в стиральной машинке, ведь крышка может крепиться не только одними болтами да саморезами, но еще и клипсами. Поэтому лучше снимать крышку следующим образом – просто вывести её немного вперед, а затем опустить вниз.
- Шестой шаг. Недалеко от люка находится блокиратор двери. Откручивать и снимать его нет необходимости, нужно всего лишь отсоединить провода. Теперь есть возможность снять крышку и приступить к изъятию ТЭНа.
- Седьмой шаг. ТЭН находится внизу бака. На торце этого устройства вы сможете заметить провод заземления, клеммы питание (две штуки), а также разъем для термодатчика.
- Восьмым шагом будет снятие клемм, отсоединения заземления и извлечение термодатчика. Если вы хотите в дальнейшем все правильно и успешно присоединить, то вам лучше всего будет запомнить расположения отсоединяемых проводов, записать их или же сфотографировать.
- Девятый шаг. Остается лишь гайка, которую необходимо открутить ключом (рожковым либо торцовым). Не нужно откручивать гайку до конца. Немного вдавите болт вовнутрь, после чего можно вынуть ТЭН.
- Десятый шаг. Для того, чтобы вынуть его, просто пошатывайте его то вверх, то вниз и после аккуратно извлеките.
- Одиннадцатый шаг. Необходима профилактика бака. Для этого просто очистите бак от накипи, моющих средств и прочего мусора. Теперь переходим к основному, замене ТЭНа.
- Двенадцатый шаг. Заранее приобретите новый ТЭН (советуем отталкиваться от модели, которая у вас была изначально). Вставьте новое устройство, предварительно подключив к нему термодатчик. Если присутствуют направляющие, то в них необходимо попасть и так же просунуть вовнутрь ТЭН. После чего, привинтите гайку обратно, при этом присоединив к ТЭНу оставшиеся провода, воспользуйтесь фотографией, которая покажет, как все было на месте прошлого ТЭНа (О фотографии говорится в восьмом шаге).
- Последний, тринадцатый шаг будет обратной сборкой стирального агрегата.
Признаки и причины неисправности
Вероятность появления неисправностей зависит от правильности эксплуатации техники и проведения профилактических мероприятий.
Причины поломки нагревателя могут быть следующие:
- Фабричный брак. Такое случается даже с проверенными производителями. Сгорает спираль, образуются отверстия в корпусе.
- Накипь. В процессе стирки на ТЭНе оседают нерастворимые соли. Когда их становится много, элемент греется дольше, что приводит к его сгоранию.
- Износ. Каждое изделие имеет свой ресурс. Постоянные перепады температуры и усталость металла приводят к разрушению провода внутри оболочки.
- Перепады напряжения. ТЭНы рассчитаны на работу в узком диапазоне значений тока. Превышение его напряжения и силы выводит изделие из строя.
Поломки на стиральной машине Индезит не являются редкостью. Исходя из этого, в продаже несложно найти нужную деталь для замены.
Устройство нагревательного элемента
В стиральных машинах в качестве нагревательного элемента используется ТЭН, который представлен в виде изогнутой трубки. Внутри данной детали размещена спираль накаливания, что отделяется от тела трубки диэлектрическим порошком. Причинами выхода из строя ТЭНа считают:
- Длительный срок эксплуатации (после многократного накаливания и остывания спираль просто разрушается);
- Появление накипи на трубке. Если машинка подключена к централизованному водоснабжению, то уже после нескольких актов работы на трубке остается накипь, поскольку вода из-под крана жесткая. Появление накипи можно предотвратить, используя смягчители воды.
Кроме этого накипь уменьшает КПД ТЭНа, вода нагревается медленнее, а энергопотребление машинки возрастает.
Подготовка к ремонту
Прежде чем начать выполнение ремонтных работ, стиральную машину необходимо отключить от системы водопровода и электросети. Для обеспечения удобного доступа машину перемещают на открытое и просторное место.
Для выполнения работ потребуется подготовить необходимые инструменты:
- отвертка – плоская и крестовая;
- гаечный ключ;
- прибор для измерения сопротивления тока – мультиметр.
Работы по замене нагревательного элемента требуется выполнять в хорошо освещенном месте, иногда для удобства мастера пользуются специальным налобным фонариком.
В стиральных машинах марки Hotpoint Ariston нагревательный элемент находится с тыльной стороны корпуса. Чтобы открыть доступ к ТЭНу, потребуется снять заднюю стенку корпуса машины. Сам элемент нагрева будет расположен внизу, под емкостью для воды. У некоторых моделей всю заднюю стенку снимать не придется, для замены ТЭНа достаточно будет снять небольшую заглушку, чтобы открылось ревизионное окно, где в правом углу вы сможете увидеть искомый элемент.
Читайте также:
Опытные мастера рекомендуют зафиксировать на камеру телефона изначальное состояние нагревательного элемента и порядок подключения к нему проводов электропроводки. Это значительно упростит вам впоследствии процедуру обратной сборки и поможет избежать досадных ошибок подключения контактов.
Когда все подготовительные работы выполнены, можно приступать к демонтажу и замене ТЭНа.
Замена детали
Если вам удалось приобрести аналогичный исправный ТЭН для стиралки Самсунг, значит, пришло время заменить сгоревшую деталь и вновь ввести стиральную машину в эксплуатацию. Берем торцевой ключ и откручиваем гайку, которая находится между контактами ТЭНа. Эта гайка основной крепежный элемент, который держит нагреватель, но кроме гайки там внутри еще есть распорка, так что действуем так:
- откручиваем гайку;
- беремся за контакты ТЭНа и слегка покачаем его из стороны в сторону;
- берем маленький молоточек и слегка ударяем по шпильке, с которой мы скрутили гайку;
- если все сделано правильно, шпилька частично провалится вовнутрь;
- берем плоскую отвертку и максимально аккуратно поддеваем ТЭН, чтобы сместить его с посадочного места;
- тянем деталь за контакты и вытаскиваем ТЭН наружу.

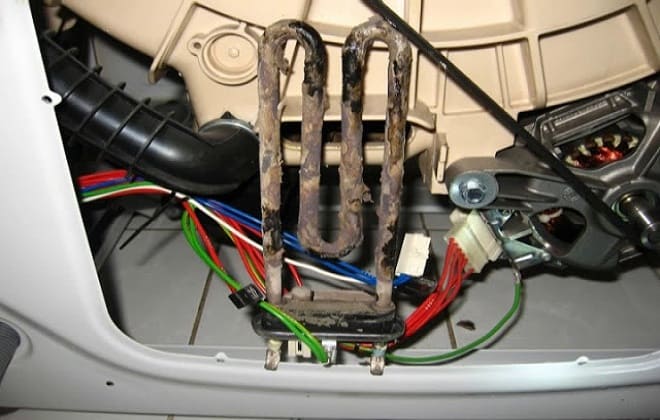

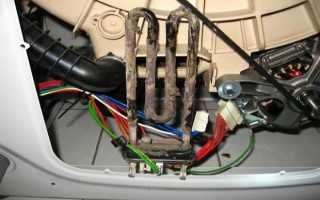

Вытащив старый ТЭН, вы можете видеть, в каком он состоянии. Почти наверняка деталь покрыта слоем накипи, а местами видны черные пятна, которые свидетельствуют о том, что ТЭН сгорел. Берем новый нагревательный элемент, проверяем его сопротивление и убеждаемся в его исправности. Смазываем его резинку капелькой машинного масла, а затем вставляем новую деталь в бак машинки Samsung. Ставим на место термодатчик, подключаем провода к контактам, а затем собираем стиральную машину в обратном порядке и проверяем ее работу.
Сопутствующие действия
За время длительной эксплуатации на дне бака стиральной машины Samsung скапливается довольно большое количество мусора: кусков накипи, пуговиц от одежды, булавок, скрепок, монет и прочего. Со временем этот мусор может негативно повлиять на работу стиральной машины, поэтому мы, меняя ТЭН, воспользуемся случаем и вытащим все лишнее из бака. Дело в том, что отверстие нагревательного элемента довольно большое. Через него можно сравнительно легко проникнуть внутрь бака и достать оттуда палочкой или пальцами все ненужное.
Мастера советуют для облегчения задачи взять столовую ложку, просунуть ее в отверстие для ТЭНа и потихоньку вытащить оттуда весь мусор. Помните, стиральный бак без мусора – это залог нормальной работы стиральной машины Самсунг, так что не пренебрегайте этим важным сопутствующим действием, даже если замена нагревательного элемента приоритетная задача. Удачного ремонта!
Как снять тэн на стиральной машине Индезит
Прежде чем как снять тэн со стиральной машины Индезит необходимо точно удостовериться, что причина поломки именно в нём. Для этого:
- Отключаем стиральную машину от розетки и водопровода, при необходимости и от канализации.
- Помещаем её в свободное место для осуществления ремонта;
- Поворачиваем её к себе задней стороной;
- Снимаем заднюю смотровую крышку корпуса, открутив винты её крепления;
- Снимаем провода с тэна, который располагается в нижней части бака (расположение проводов переписываем или фотографируем для правильности обратной сборки) и прозваниваем его мультиметром или контрольной лампочки на предмет целостности и пробоя на корпус.
Для чего нужен?
Любая стиральная машина представляет собой технически сложное устройство, в конструкции которого предусмотрено много функциональных узлов. Каждая запчасть рассчитана на выполнение конкретных задач. Например, ТЭН является специальным нагревательным элементом. Именно он отвечает за подогрев воды в агрегате до необходимых температурных значений.
В различных машинках это устройство находится в разных местах. К ТЭНу следует 2 провода. Крепится эта запчасть к нижней части бачка агрегата.
Без ТЭНа жидкость в устройстве не будет нагреваться, поэтому в случае необходимости замену желательно проводить, не откладывая на потом.
Разборка для замены в моделях с вертикальной загрузкой
В этих машинках чтобы добраться до места замены детали, необходимо:
-
Читайте также:
- Демонтировать правую съёмную часть корпуса;
- Повернуть изделие к себе этой стороной;
- Открутить с торца справа винты;
- Снять с нижней лицевой части пластиковую фальшпанель и под ней выкрутить 2 длинных винта;
- Потом снять крышку подавая её вправо и одновременно вниз;
- Для удобства проверки и замены детали можно снять ремень, при обратной его установке внимательно поместить его правильно на шкивы так, чтобы он слетел во время работы.
Сборку произвести точно в обратном порядке, первыми закрутив 2 винта под фальшпанелью. При покупке детали обязательно проинформируйте продавца о точной модели вашей машины и её способе загрузке. Детали на вашем приборе могут заметно отличаться от тех, которые предусматриваются на фронтальных загрузках.
Замена манжеты (уплотнительной резинки люка)
Когда манжета даже незначительно повреждена (и машинка слегка подтекает), то ее лучше сразу заменить: есть риск залить соседей.
1. Для начала снимаем люк, для этого надо открутить всего два винта.
Снимаем люк
2. Находим на хомуте пружину, поддеваем ее плоской отверткой, сдвигаем в сторону, чтобы снять хомут.
Поддеваем пружину на хомуте плоской отверткой
3. Отсоединяем наружный край манжеты от передней стенки, двигаясь по кругу.
Как поменять тэн на стиральной машине Индезит
Замена тэна в стиральной машине Индезит заключается в следующем:
- Приобретении самого тэна заранее или после выемки старого по его образцу. При покупке нового нужно следовать номиналу старого по мощности и размерам. Больший размер может не расположиться в баке должным образом на креплении, где находится тэн в стиральной машине Индезит, а излишняя мощность будет способствовать преждевременному износу элементов управления;
- Осмотреть посадку тэна в баке и в случае наличия там загрязнений и убрать их; Извлечь из старого нагревателя пальчиковый датчик температуры, почистить его и поместить в новый тен до упора;
- Заменить тэн стиральной машине индезит, зажав гайку и одев провода.
Заднюю крышку корпуса на место лучше поставить после проверки на течь в месте установки новой детали, чтобы убедиться в том что замена тэна стиральной машины Индезит своими руками прошла успешно.
Для этого подключаем стиральную машину обратно ко всем коммуникациям и включаем её на короткую программу стирки или полоскания.
Если во время проверки на месте установки остаётся сухо, то выключаем машинку и монтируем заднюю стенку и ставим свой агрегат на место. Теперь после замены тэна стирка в стиральной машине Индезит заметно улучшится. Стиральные порошки будут лучше растворяться и создавать лучшую эффективность моющего раствора для стирки вещей, время стирок будет соблюдаться и не будет сбоев в программах.
Снятие старого ТЭНа
У большинства моделей этого производителя элемент располагается горизонтально. В некоторых изделиях с большим объемом бака может быть вертикальный нагреватель. Но такой вид установки на бытовом оборудовании не применяется.
Чтобы снять ТЭН со стиральной машины Индезит, делаем такие манипуляции:
- Откручиваем гайки с клемм, снимаем провода.
- Отсоединяем кабель от температурного датчика.
- Откручиваем прижимную гайку.
- Надавливаем на болт, поворачиваем и вытаскиваем элемент из гнезда. Если он застрял, вытащить его можно, ухватив плоскогубцами.
Сразу следует осветить фонариком полость на предмет наличия мусора. Уберите его, чтобы предотвратить заклинивание барабана.
Почистить ТЭН от накипи
Самая частая причина поломки нагревательного элемента стиральной машины и его замены заключается в локальном перегреве, т.е. он так устроен, что для нормальной работы должен находиться постоянно в воде, которая не дает ему сильно нагреваться, забирая часть тепла. Как только он обрастает толстым слоем накипи, теплоотдача уже не такая эффективная и нагревательный элемент перегорает. Для борьбы с этой проблемой есть куча способов, часть из которых действительно помогает от накипи, но одновременно может привести к поломке крестовины барабана, которая сделана из сплава алюминия стойкого к щелочной среде (стиральный порошок), но не выдерживающая кислотной среды (лимонная кислота). Из-за частого использования лимонной кислоты в стиральной машине могут повредить и выйти из строя такие элементы как патрубки, крестовины, посадка подшипников бака и т/д/ поэтому использовать любую “ХИМИЮ” для удаления накипи нужно с особой осторожностью и не чаще 1 раза год
Лучше всех себя зарекомендовала лимонная кислота в пакетиках, это самое доступное средство, которое есть у большинства пользователей. Засыпается лимонная кислота вместо стирального порошка и выбирается программа без предварительного полоскания с максимально высокой температурой максимум 1 раз в год, 50-80 грамм лимонной кислоты После любой химической чистки стиральной машины нужно почистить сливной фильтр стиральной машины и сразу прогнать стирку с обычным порошком, чтобы нейтрализовать кислотность внутри бака
Лучше для чистки от накипи применять специальные средства, которые проверены и точно не испортят вашу технику в процессе. Такие средства дороже лимонной кислоты, но у них меньше вероятность поломки других узлов, в тоже время любая чистка, даже самая бережная увеличивает шанс повреждения корпуса трубок нагревателя, так как любая химическая реакция их утончает
Что лучше Calgon, Tiret или Антинакипин мы не знаем, так как для этого нужно проводить более глубокие и профессиональные исследования. Основываясь на статистики и точных расчтетах. По нашей практике ремонта, большее влияние оказывает состав воды и если вода без примесей и “мягкая”, то никакая накипь не образуется, в тоже время если вода с запахом, мутная и жесткая, то образование накипи неизбежный процесс, а замена ТЭН одна из самых простых процедур и не сильно дорогая, тем более ее можно сделать своими руками и самостоятельно отремонтировать свою стиральную машины
Если Вы твердо уверены в своих силах и готовы взять на себя ответственность за последствия некачественного ремонта, то можете заменить ТЭН в стиральной машине своими руками, но если у Вас есть хоть капля сомнения, то советуем Вам вызвать мастера по ремонту, который быстро и профессионально устранит неисправность
Наши преимущества
- Бесплатная консультация по ремонту. Специально для ваших вопросов на сайте есть раздел Вопрос-ответ . Отвечают профессиональные мастера. Подробно опишите свою проблему, и специалист ответит в течение 48 часов. Также вы можете оставить заявку на ремонт: мастер свяжется с вами по телефону и проконсультирует по возможным поломкам вашей стиральной машины и стоимости их устранения.
- Бесплатные выезд и диагностика. В случае вашего согласия на замену нагревателя силами «РемБытТех» – выезд специалиста и диагностика машинки бесплатны.
- Ремонт на дому в течение 24 часов после вызова мастера. Благодаря территориальному присутствию специалистов во всех районах Москвы и большинстве городов Московской области наши специалисты обслуживают заказы в минимальные сроки – в течение суток после обращения. Все работы проводятся на дому у заказчика, вывозить технику в мастерскую – не требуется.
- График работы с 8 до 22 часов ежедневно. Мастера осуществляют выезд на дом к клиентам с раннего утра до позднего вечера, без выходных и праздников. Вы легко сможете выбрать удобное для себя время ремонта.
- Гарантия 6 месяцев. На работы по замене ТЕНа стиральной машины выдаётся гарантия на срок 6 месяцев (на работу и на запчасти, если они приобретались у нашего мастера).
Предлагаем ознакомиться ЧТО МОЖНО СДЕЛАТЬ ИЗ ЖЕЛТЫХ ПОМИДОР НА ЗИМУ?
Профилактика нагревателя
Правильная замена тэна стиральной машины Indesit заключается и в ещё в том, что после ремонта необходима профилактика бака для удаления скопившихся там отложений. В баке могут присутствовать твёрдые отложения в виде накипи, а могут откладываться не расщеплённые жиры с одежды в виде слизи, образующей неприятный запах внутри машинки Индезит.
Профилактику стиральной машины необходимо делать с определённой периодичностью, в зависимости от частоты стирок, температурных режимов и качества используемой воды.
Большим удобством машин с вертикальной загрузкой является то, что в них можно через загрузочное отверстие контролировать наличие нежелательных отложений на внешней части барабана и вовремя провести чистку химическими способами.
Для предотвращения отложений в стиральных агрегатах рекомендуется:
- В разрыв подачи используемой воды установить солевой фильтр-смягчитель воды и производить своевременную его замену;
- Использовать качественные стиральные порошки и гели;
- Производить периодически профилактику от накипи именно специальными средствами. Такие способы удаления как уксус, лимонная кислота удалят накопившиеся отложения накипи и жира, но неизвестно как своим химическим составом повлияют на качество резиновых деталей и уплотнений вашего агрегата;
- Не злоупотреблять длительными стирками с большими температурами. Современные моющие средства позволяют эффективно бороться с загрязнениями при небольших температурах, тем самым и бережливо относятся к тканям, не подвергая их высоким термическим обработкам.
Полезные советы
Поломку проще предотвратить, чем тратить время и деньги на ремонт. Стирку нужно производить качественным порошком, в котором присутствуют добавки против накипи. Чтобы смягчить воду, можно установить специальный проточный фильтр. Периодически, в зависимости от уровня жесткости жидкости, рекомендуется осуществлять профилактическую чистку ТЭНа от накипи.
Соблюдение этих простых правил позволит продлить срок службы нагревателя, избавит от неприятных неожиданностей, связанных с его перегоранием.
Проверка тэна мультиметром.
Вот и сам тэн аристон (нагревательный элемент).
Снимаем клеммы питания и осуществляем проверку тэна мультиметром (тестером). Замеряем сопротивление на Омах, рабочее сопротивление должно быть примерно 30 Ом.
Тестер не показывает никакого сопротивления, значит нагревательный элемент «в обрыве», то есть он неисправен. Необходима замена тэна Аристон. При таком дефекте машина будет полностью отрабатывать режим, но стирка пройдет с холодной водой. Именно поэтому вещи будут плохо отстирываться.
В частном случае бывает и так, что нагреватель «не обрывается», а начинает замыкать на корпус. В этом случае стиральная машинка Аристон не будет полностью отрабатывать режим стирки. Она остановиться и выдаст ошибку F08 (коды ошибок можно посмотреть здесь) перед началом полоскания. При проверке тэна мультиметром сопротивление на концах будет также в норме (примерно 25-30 Ом), но при измерении сопротивления между концами и корпусом (массой) на Мега Омах тестер покажет сопротивление от 1 МОм до 200 МОм. В этом случае также потребуется заменить нагреватель.
Поиск неисправности
Понять, что сломался нагревательный элемент, легко. Если во время слива грязной воды вы прикоснётесь к шлангу, а он будет холодным – нагреватель пора менять. Ещё несколько признаков:
- Ухудшение качества стирки. Даже если вы повысите температуру вручную или замените стиральный порошок, бельё не будет чище.
- Уменьшилось количество потребляемого во время стирки электричества. 80% – именно столько использует стиральная машина-автомат на нагрев воды.
- Устройство отключается самостоятельно или срабатывает автомат защитной электрической аппаратуры. Это случается при заполнении автомата водой. Нужно как можно быстрей отключить машинку от питания и не включать до ремонта.
Внимание При первых признаках короткого замыкания отключите электроприбор от сети и, если не имеете опыта в устранении подобных неполадок, вызовите электрика. Во многих старых домах нет заземления, риск травматизма высок, поэтому будьте предельно осторожны
Но указанные признаки – косвенные. Тэн всё равно придётся проверять (если он окажется исправным – потребуется помощь человека со специальным техническим образованием, поскольку налицо проблема с электроникой управления). Контроль проводится по 3 параметрам:
- На разрыв хромовой спирали. Одна из самых распространённых причин: спираль перегорает, и ток перестаёт по ней переходить. Проверка проводится прозвоном элемента (когда выводы тестера присоединяют к обеим клеммам спирали, а переключатель ставится на о). Стрелка резко соскочила к нулю? Спираль явно перегорела.
- На пробой корпуса. Опасная неисправность, особенно для жильцов квартир без заземления и в домах с электрической проводкой. При этом ток попадает на корпус, и человеку грозит серьёзный удар током при прикосновении к нему. Присоедините прибор к клемме одним выходом, а вторым – к корпусу.
Понаблюдайте за стрелкой. Если она держится на нуле – всё в порядке, если отклоняется – элемент требует замены. Переключатель должен стоять на 200 Мом. Проверка проводится на нагретом тэне: подключите к нему питание на несколько секунд, отключите и действуйте.
- Проверка мощности. Эта манипуляция не так обязательна, но и лишней не будет. Переключите тестер на режим амперного переменного тока. По порядку подключите все элементы к источнику питания. Стрелка, указывающая на 8А, сигнализирует, что всё в норме. Если сила тока уменьшилась – тэн износился до критического состояния.
Как купить правильный ТЭН для стиральной машины
Перед заменой вам понадобится купить ТЭН, подходящий для конкретной стиральной машинки. Предварительно рекомендуется изучить принцип конструкции нагревателя.
Все ТЭНы внутри устроены идентично, но внешне немного отличаются. Основными считаются прямая и вытянутая формы:
- Прямая чаще используется и устанавливается в моделях самых популярных производителей;
- Вытянутые и изогнутые нагреватели внешне очень походят на прямые, но если кинуть взгляд на 50 мм от внешней скобки, они изгибаются на 30 градусов.
Механизм нагрева остается один. Стандартное сопротивление находится в диапазоне 20–70 Ом. Вытянутые ТЭНы выпускаются, исходя из конструктивных особенностей некоторых стиральных машин — это модели Ardo, Ariston, Indesit и другие.
Сопротивление и мощность
В большей степени элементы отличаются друг от друга в вопросе рабочей мощности. У разных производителей она может достигать 2.2 кВт. Чем выше эта характеристика, тем быстрее элемент нагреет воду внутри машинки до нужной температуры.
Стандартные показатели сопротивления находятся в диапазоне от 20 до 40 Ом. Чаще нагреватель не сталкивается с какими-либо краткосрочными перепадами напряжения внутри сети. Такое достигается благодаря инерционности и высокому сопротивлению ТЭНа.
Типы наружного покрытия
Большая часть моделей покрыта металлической оболочкой с защитным анодированным напылением. Он характеризуется высокой выносливостью к температурам, не боится воды и предохраняет нагревательный элемент от покрытия ржавчиной.
Деталь, покрытая особым слоем из термостойкой прочной керамики, считается более надежной и выносливой, чем металлическая — даже при каждодневном изнурительном использовании. Некоторые компании, например, Самсунг, дополнительно покрывают свои изделия этим слоем.
Принято считать, что он надежнее и дольше служит, препятствует образованию накипи при использовании источника жесткой воды.
Что это такое, зачем нужен?
Трубчатый электронагреватель (ТЭН) — элемент, представляющий полую трубку (изогнута w- образной или v- образной формой), внутри которой расположена спираль.
Для лучшей передачи тепла, свободное пространство внутри трубки заполнено изолятором-диэлектриком (кристаллической окисью магния). Именно он аккумулирует тепло исходящее от спирали и передает на внешнюю оболочку трубки.
С внешней стороны трубка ТЭНа покрыта защитным анодированным слоем. Концы спирали в трубке припаяны к контактам, через которые поступает электричество. Возле располагается термоузел, измеряющий степень нагрева воды в стиралке.
Основное назначение ТЭНа — нагреть воду в стиральной машине до необходимой температуры, путем преобразования электроэнергии в тепловую.
При запуске стиральной машины через блок управления на ТЭН поступает сигнал. Трубка начинает нагреваться, доводя температуру воды до заданного программой показателя. Как только вода прогревается до необходимой температуры, срабатывает термостат. Он передает сигнал на блок управления, который отключает ТЭН, прекращая тем самым нагрев воды.
